КПГСН

КПГСН

Стандарт: ТУ 16.К73.05-93
Код ОКП: 35 4445

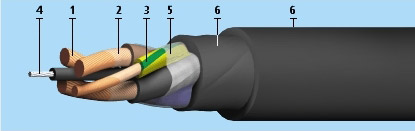

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, маркировка жил: • цифровая: 1, 2, 3, 4,5, жила заземления - 0, • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
  4. Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника;
  5. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  6. Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена.

Область применения:

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом в закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке.

Устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение. Срок  службы – 2,5 года.

Многократные перегибы кабеля через систему роликов, [число циклов перегибов]

диаметр роликов - 120 мм, растягивающая нагрузка - 15 Н и сечение основных жил до 2,5 кв.мм

30000

диаметр роликов - 200 мм, растягивающая нагрузка - 20 Н и сечение основных жил 4,0 кв.мм

30000

Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов]

диаметр роликов не более 200 мм и сечение основных жил от 6,0 до 10 кв.мм

12000

диаметр роликов не более 200 мм и сечение основных жил от 16 до 50 кв.мм

10000

диаметр роликов не более 400 мм и сечение основных жил от 70 до 120 кв.мм

8000

Строительная длина, не менее [м]

сечение основных жил до 35 кв.мм

150

сечение основных жил свыше 35 кв.мм

125
