КПГС
Стандарт: ТУ 16.К73.05-93
Код ОКП: 35 4445

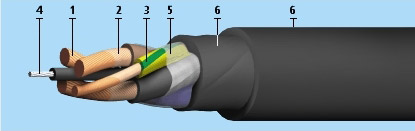

Элементы конструкции:
- Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков, маркировка жил: • цифровая: 1, 2, 3, 4,5, жила заземления - 0, • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
- Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника;
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.
Область применения:
Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.
Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.
Срок службы – 4 года.
Многократные перегибы кабеля через систему роликов, [число циклов перегибов] |
|
| диаметр роликов - 120 мм, растягивающая нагрузка - 15 Н и сечение основных жил до 2,5 кв.мм | 30000 |
| диаметр роликов - 200 мм, растягивающая нагрузка - 20 Н и сечение основных жил 4,0 кв.мм | 30000 |
Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов] |
|
| диаметр роликов не более 200 мм и сечение основных жил от 6,0 до 10 кв.мм | 12000 |
| диаметр роликов не более 200 мм и сечение основных жил от 16 до 50 кв.мм | 10000 |
| диаметр роликов не более 400 мм и сечение основных жил от 70 до 120 кв.мм | 8000 |
Строительная длина, не менее [м] |
|
| сечение основных жил до 35 кв.мм | 150 |
| сечение основных жил свыше 35 кв.мм | 125 |
