КГТЭкШ

КГТЭкШ

Стандарт: ТУ 16-К09.126-2004
Код ОКП: 35 4100

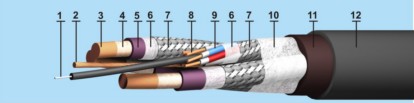

Элементы конструкции:

  1. Сердечник из синтетических нитей в резиновой оболочке
  2. Жила заземления (класс гибкости 5)
  3. Токопроводящая жила, скрученная из медных проволок (класс 5);
  4. Разделительный слой из синтетической пленки марки ПЭТ-Э;
  5. Изоляция основных жил из теплостойкой резины типа РТЭПИ-1;
  6. Разделительный слой из термоскреплённого полотна;
  7. Экраны в виде комбинированной оплётки из медных лужёных проволок и синтети-ческой нити, коэффициент поверхностной плотности - не менее 90%;
  8. Вспомогательные токопроводящие жилы (класс 5);
  9. Изоляция вспомогательных жил из резины типа РТЭПИ-1 или РТИ-1;
  10. Разделительный слой из термоскреплённого полотна;
  11. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
  12. Наружная оболочка из резины, не распространяющей горение типа РШН-1.

Область применения:

Кабели марки КГТЭКШ предназначены для присоединения шахтных передвижных машин к электрическим сетям на номинальное напряжение основных жил - 3300 и 6300 В, вспомогательных - 220 В номинальной частоты 50 Гц.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых ус-ловиях: длительное наличие воды и конденсация влаги, частые переносы и изгибы кабеля, воздействие растягивающих и раздавливающих усилий, масел, бензина и агрессивных сред. Электропроводящие экраны в конструкциях обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают  воз-можное короткое замыкание и взрыв рудного метана.

Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей - не менее 3 лет.

Номинальное переменное напряжение частотой 50 Гц

основных жил

3 300 В

вспомогательных жил

220 В

Испытательное переменное напряжение частотой 50Гц,  5 мин.

основных жил

  8 000 В

вспомогательных жил

  1 500 В
