КГПЭ-ХЛ

КГПЭ-ХЛ

Стандарт: ТУ16.К09-158-2005
Код ОКП: 35 4500

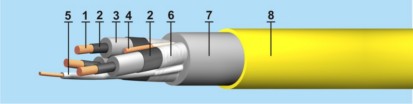

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
  2. Полупроводящие экраны из электропроводящей резины типа РЭ-2;
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадие-нового каучука;
  4. Жила заземления;
  5. Вспомогательная жила с изоляцией из блоксополимера пропилена с этиленом;
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении - РШН-1).

Примечание: Применение в качестве материала изоляции вспомогательной жилы блоксополимера пропилена с этиленом обеспечивает её высокую сохранность при многократных изгибах кабеля, что продлевает срок его эксплуатации. По желанию потребителя кабель может быть изготовлен в оболочке яркого цвета.

Область применения:

Кабели марки КГпЭ предназначены для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям на номинальное напряжение до 6 кВ переменного тока частотой 50 Гц на основных жилах и до 380 В на вспомогательной жиле.

Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю. Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентрации 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми грибами.

Срок службы кабелей - не менее 3 лет.

Номинальное переменное напряжение частотой 50 Гц

основных жил

6 000 В

вспомогательных жил

380 В



Испытательное переменное напряжение частотой 50 Гц, 5 мин

основных жил

15 000 В

вспомогательных жил

2 000 В
